Mechan ControlsEinbausatz für SL4-Zugschalter
Spannsatz für den Safeline 4 Zugseil-Sicherheitsschalter von Mechan Controls. Das Spannen des Seils wird durch die Verwendung eines beliebigen Sicherheitsspannsatzes oder des Mechan Controls-Spanners erreicht.

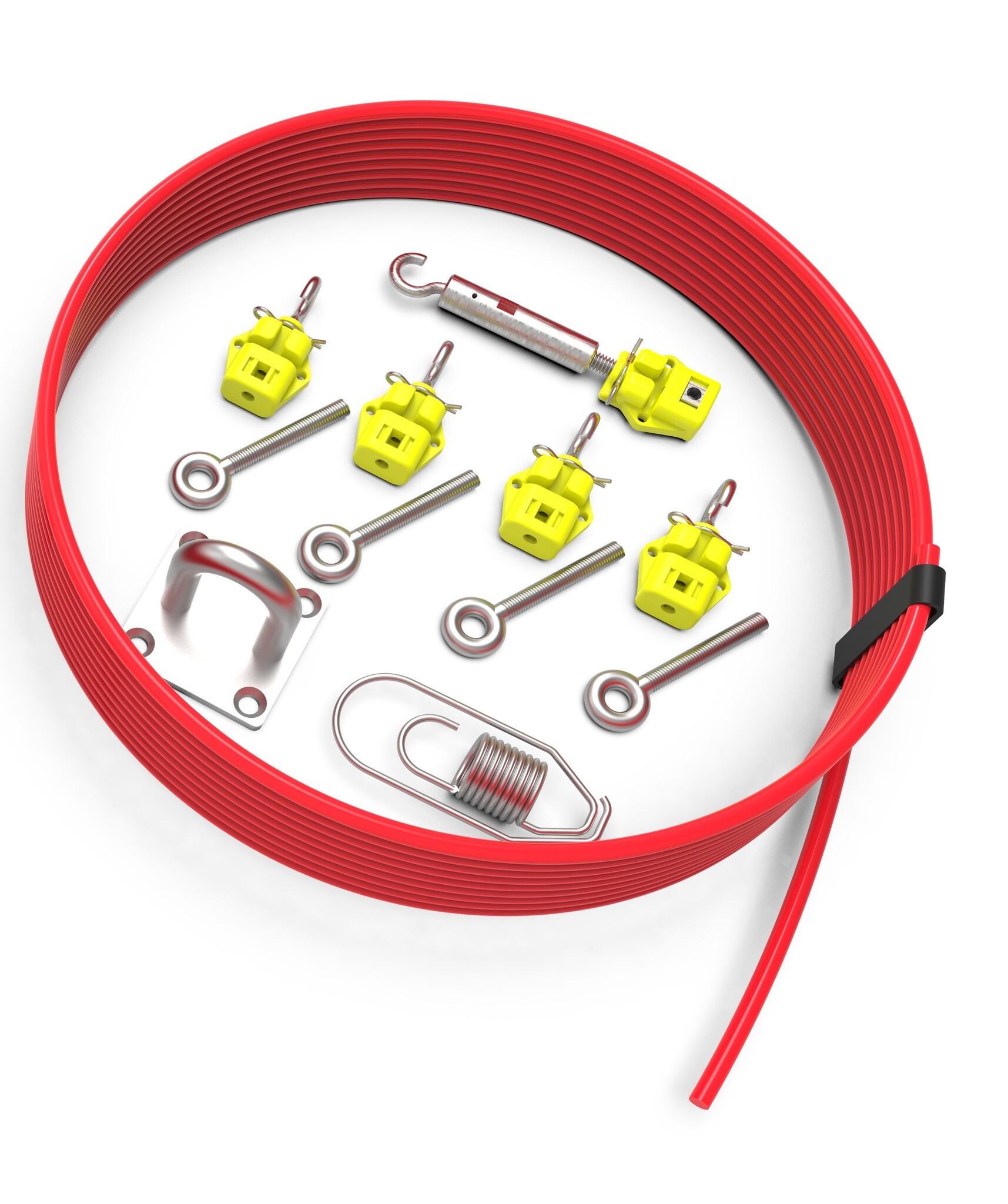

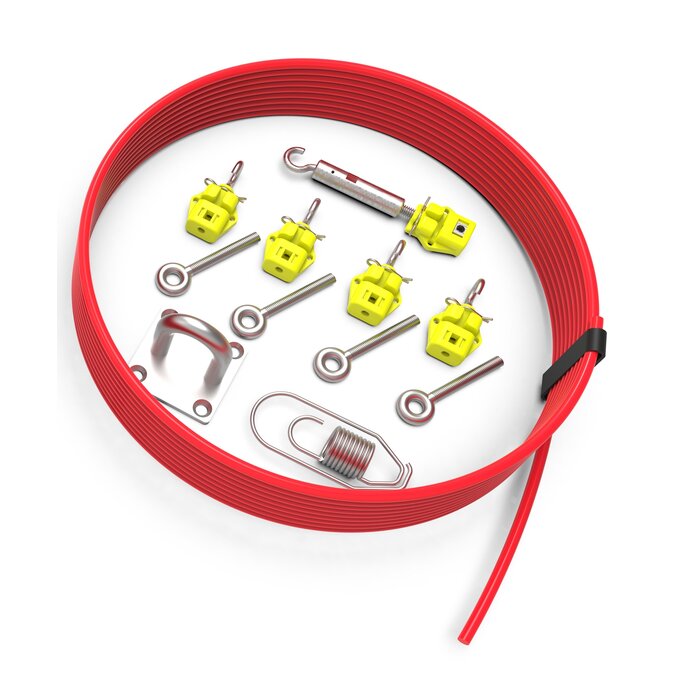

Enthält:
Seil (5m, 10m, 15m, 20m, 30, 50m oder 75m), polypropylenummanteltes Stahlseil
1 Edelstahl-Drehschnallensatz, Edelstahl 316
4 Seilklemmen, Kunststoff und Edelstahl 316
4 Ringschrauben (Gewinde M8 x 1,25), Edelstahl 316
1 Ankerplatte, Edelstahl 316
Einbau:
- Die Installation des Mechan-Greifseil SL4-Systems muss in Übereinstimmung mit einer Risikobewertung für die jeweilige Anwendung erfolgen. Die Installation darf nur von fachkundigem Personal und in Übereinstimmung mit dieser Anleitung durchgeführt werden.
- Gemäß ISO13850 (EN418) dürfen Umlenkrollen nur so montiert werden, dass die gesamte Länge des Seils eingesehen werden kann.
- Auf allen Seillängen zwischen den Schaltern müssen in Abständen von 2,5 m Seilstützösen angebracht werden. Das Seil darf nicht mehr als 500 mm von der Öse des Schalters oder der Sicherheitsfeder (falls verwendet) entfernt gestützt werden. Es ist wichtig, dass diese ersten 500 mm nicht als Teil der aktiven Schutzabdeckung verwendet werden.
- Zur Befestigung des Schalters müssen M5-Montagebolzen verwendet werden. Das Anzugsdrehmoment für die Montagebolzen zur zuverlässigen Befestigung beträgt 4 Nm. Das Anzugsdrehmoment für die Deckelschrauben, Leitungseinführungsstopfen und Kabelverschraubungen muss 1,5 Nm betragen, um die IP-Dichtung zu gewährleisten. Verwenden Sie nur Kabelverschraubungen mit der richtigen Größe für die Leitungseinführung und den Kabel
Außendurchmesser.
Während und nach der Montage:
Stellen Sie bei der Installation die Spannung auf die mittlere Position ein, die durch die Markierungen in den Sichtfenstern eines jeden SL4. Überprüfen Sie die Funktion des SL4 und der Steuerkreise, indem Sie das Seil an verschiedenen Stellen entlang des aktiven Schutzbereichs entlang des aktiven Schutzbereichs ziehen und jedes SL4 durch Drehen des blauen Reset-Schalters zurücksetzen. Vergewissern Sie sich jedes Mal, dass sich das SL4 ausschaltet und eine manuelle Rückstellung durch Drehen des blauen Reset Schalter. Erhöhen Sie die Systemspannung bei Bedarf weiter, je nach den Kontrollen entlang des aktiven Länge der Abdeckung.
