Beschreibung

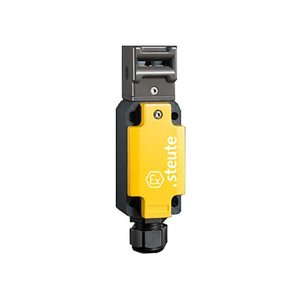

Sicherheitsschalter mit getrenntem Griffbetätiger für Machinesicherheitsanwendungen.

ATEX Zertifizierung für GAS-Ex-Zones 1 & 2 und Staub-Ex-Zones 21 & 22.

Sicherheitsschaltern dienen der Stellungsüberwachung seitlich verschiebbarer, drehbarer oder abnehmbarer Schutzeinrichtungen.

Für Anwendung wo Zuhaltung nicht benötigt ist (z. B. ohne Nachlaufbewegungen).

Entsprecht Schutzart IP 65.

Erreichen in Verbindung mit einem Schutztürwächter, PLe nach EN ISO 13849-1 bzw. SIL 3 nach EN 62061.

Metallgehäuse

Mit Anschlussraum.

Verschiedene Betätiger verfügbar (AZ 335/355-B1, AZ 335/355-B5 oder AZ 335/355-B6).

Typ	Material Nummer	Alte Material Nummer
Ex ES 98 ST-11	1255734	9100533001
Ex ES 98 ST-02	1304203	9105533001
AZ 335/355-B1	1170536	01.08.0156
AZ 335/355-B5	1170538	01.08.0158
AZ 335/355-B6	1170540	01.08.0159

Eigenschaften

Marke: Steute
Artikelnummer:: Ex ES 98 ST-11
Typ: Sicherheitsschalter Ex
Serien: Steute Extreme
CE-Zeichen: 94/9/EG Explosion Proof Directive (ATEX 95)
UL: UL 508 Industrie Anwendungen
Betriebsspannung: 24V DC
Magnetbetriebsspannung: -
Kontakte: 1 N/C + 1 N/O oder 2 N/C
Gehäuse: Zink-Druckguss, lackiert
Kabel Farbe: Schwarz und gelb
Status LED: Nein
Umgebungstemperatur: -20°C bis +40°C
Schutzart: IP65 (IEC/EN 60529)
MTTFd: -
B10d: 2.000.000
Eexplosionsgeschützt: II 2G Ex d e IIC T6/T5 Gb, II 2D Ex tD A21 IP67 T80 °C/T95 °C
Anschlussart: Anschlussraum
Prinzip: -
Zuhaltekraft: -
Mech. Lebensdauer: > 1.000.000
Max. Schaltstrom: 6A
Schlüsselbetätigte Hilfsentriegelung: -

SteuteSicherheitsschalter Ex mit getrenntem Betätiger
