Mechan ControlsSafeline 4 Trekkoord Veiligheidsschakelaar
De roestvast stalen Safeline 4 kabel/drukknopbediende trekkoordveiligheidsschakelaar van Mechan Controls kan worden geïnstalleerd waar geen fysieke beveiliging aanwezig is, zoals bij transportbanden. De trekkoordveiligheidsschakelaar kan een constante noodstop bieden. De schakelaar is gemaakt van 316 roestvrij staal en is geschikt voor gebruik in gebieden met hygiënische vereisten, extern gebruik en gebruik in situaties waar een niveau van corrisioonheid vereist is.

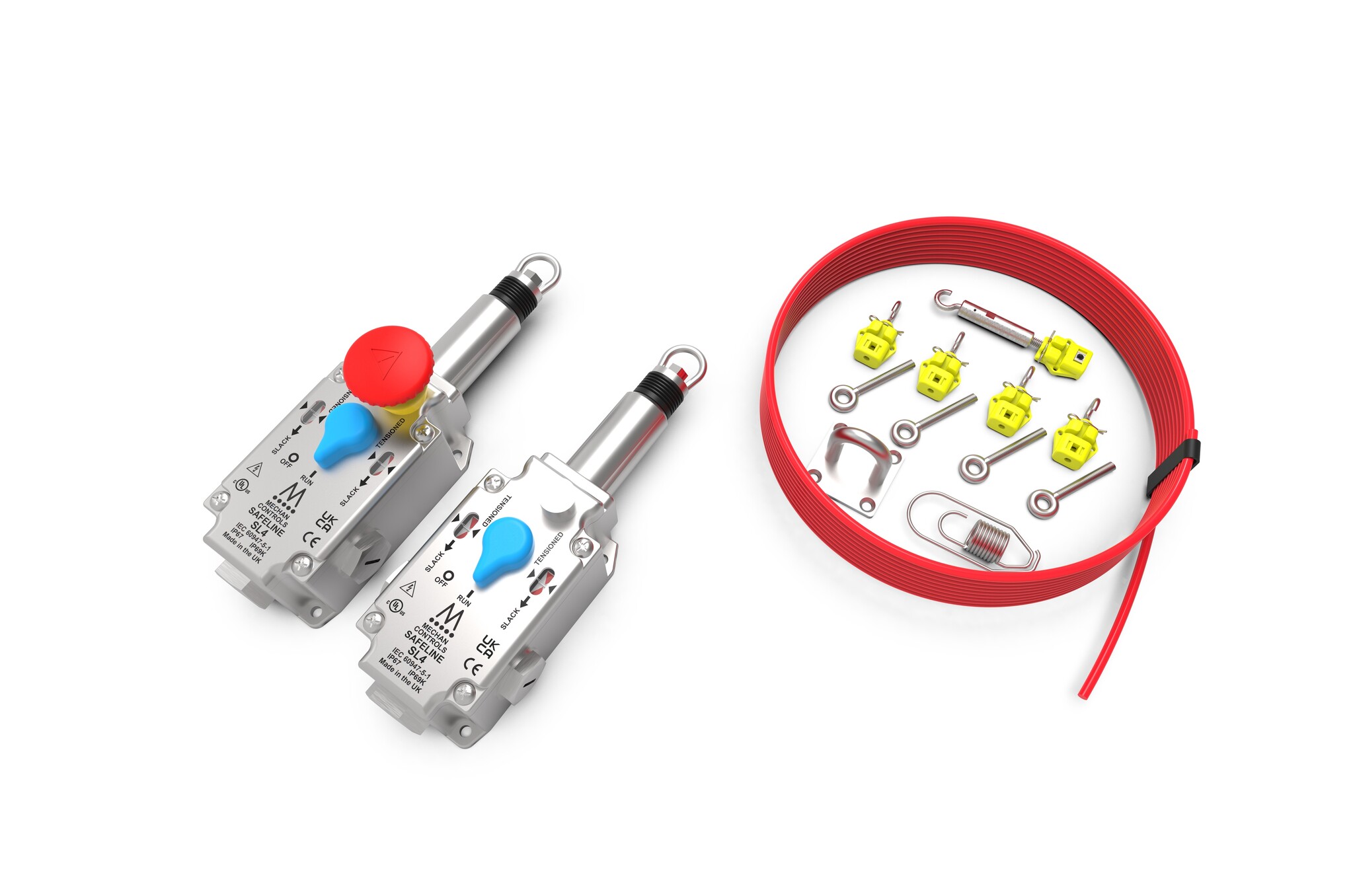

Aparte spanset nodig!
- De blauwe resetknop moet opzettelijk worden gedraaid om de contacten te resetten, die automatisch worden vergrendeld wanneer ze worden geactiveerd dankzij het positieve modusmechanisme. Bovendien beschermt het ontwerp tegen de effecten van thermische uitzetting en hinderlijk trippen.

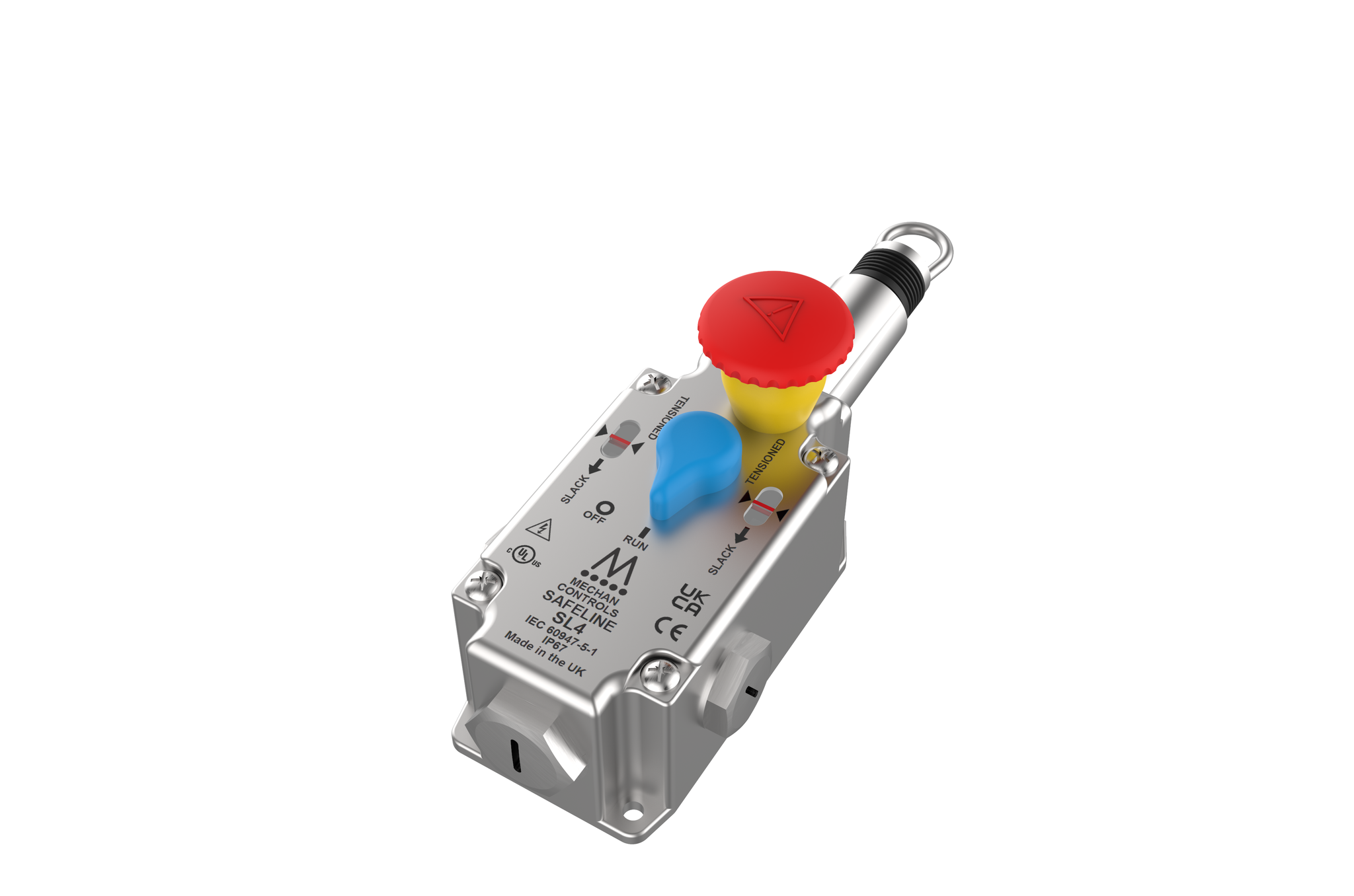

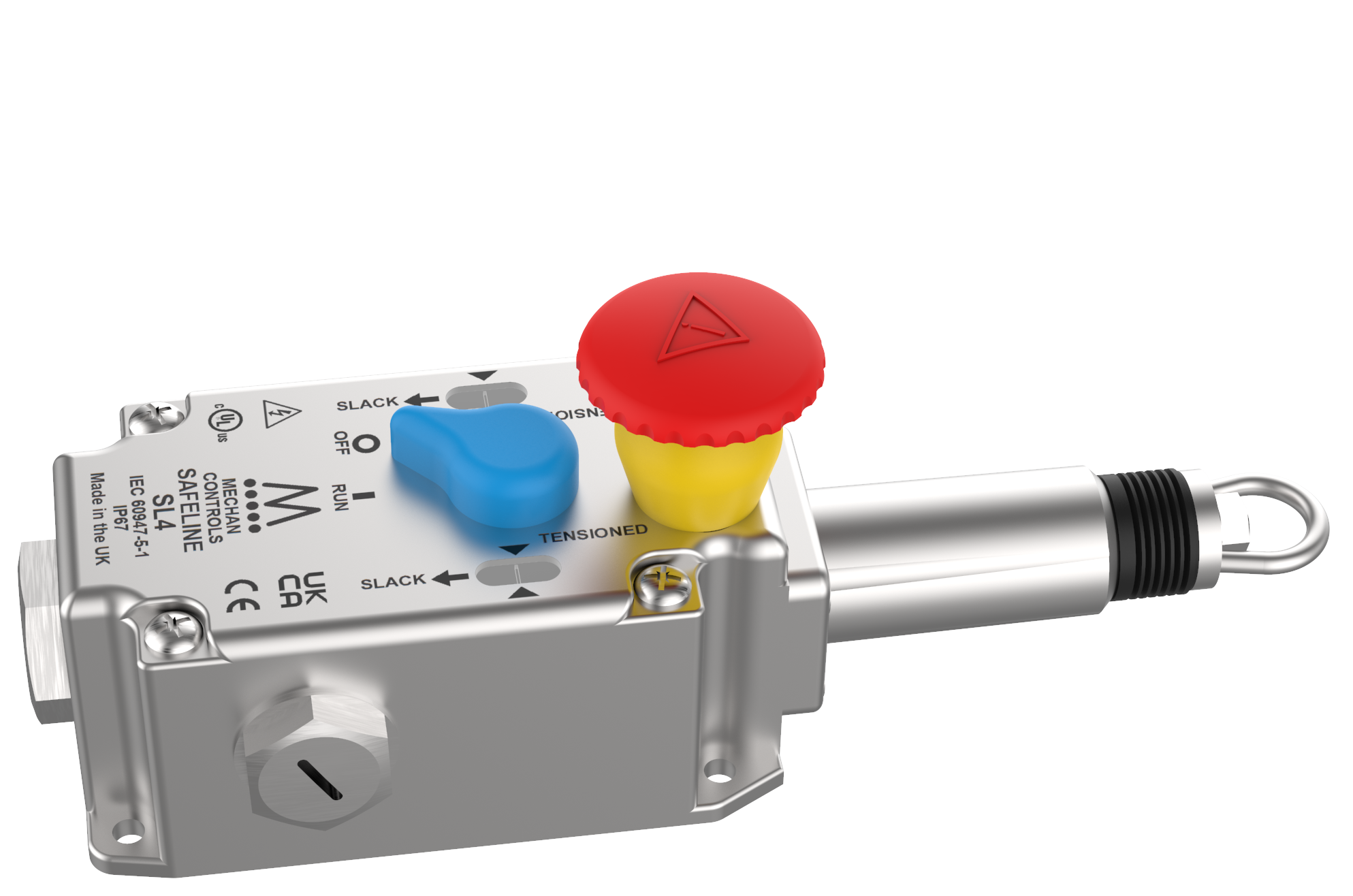

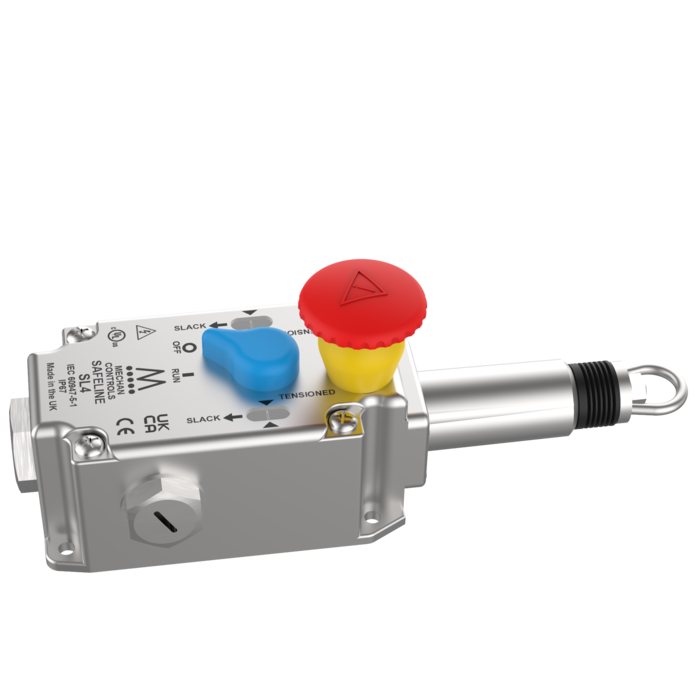

- Om E-Stop-toegang mogelijk te maken, heeft het apparaat een optionele noodstopknop met paddenstoelvormige kop.
- Voor overspanningen tot 75 meter is het systeem eenvoudig in te stellen en te onderhouden dankzij de kabelstatusindicatoren.
- Er zijn vier contactsets beschikbaar: 3NC + 1NO of 2 N.C. + 2 N.O.
- Robuust gebouwd met 316 roestvrij staal en afgedicht volgens IP69K om bestand te zijn tegen veeleisende omstandigheden.

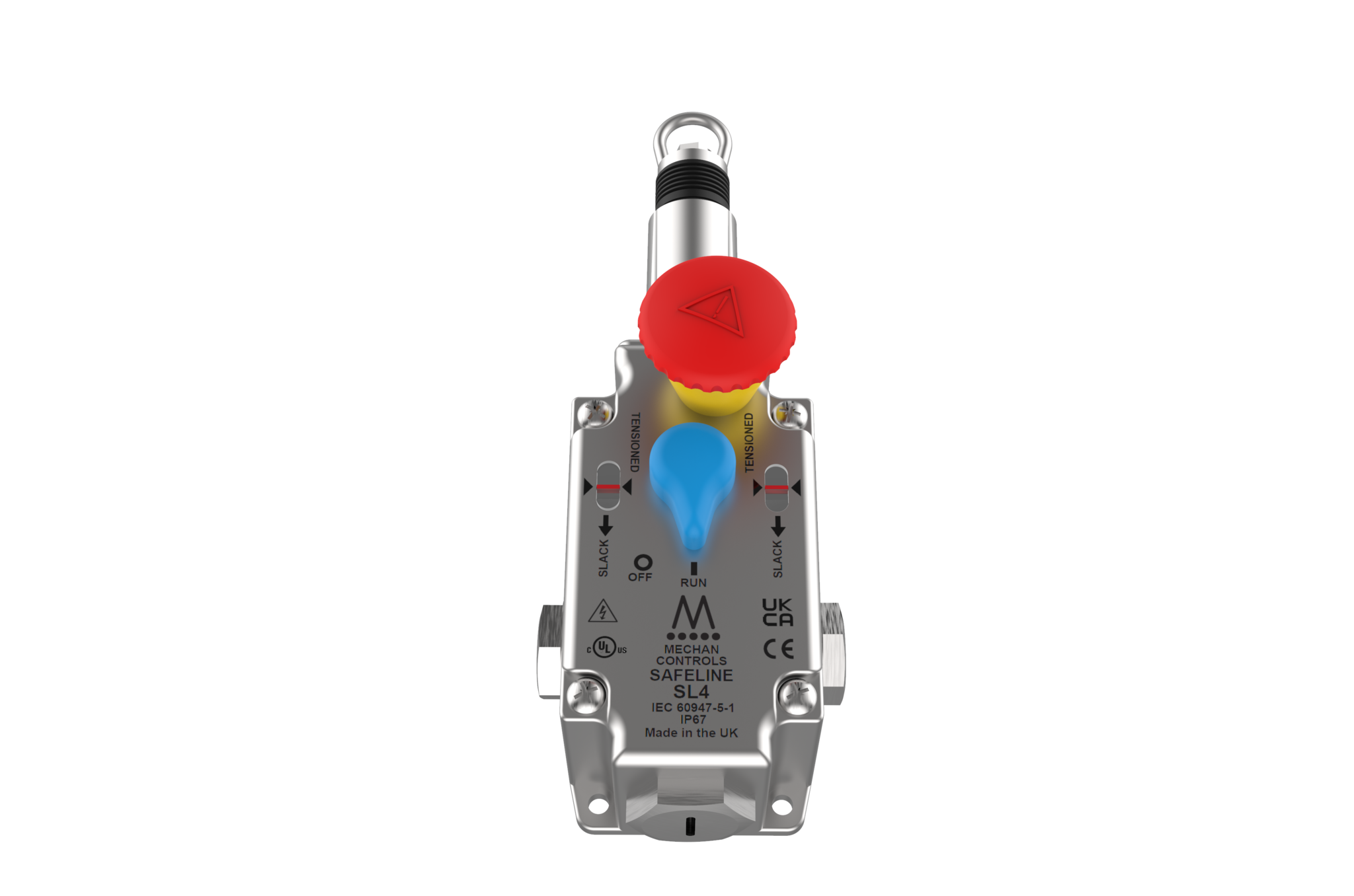

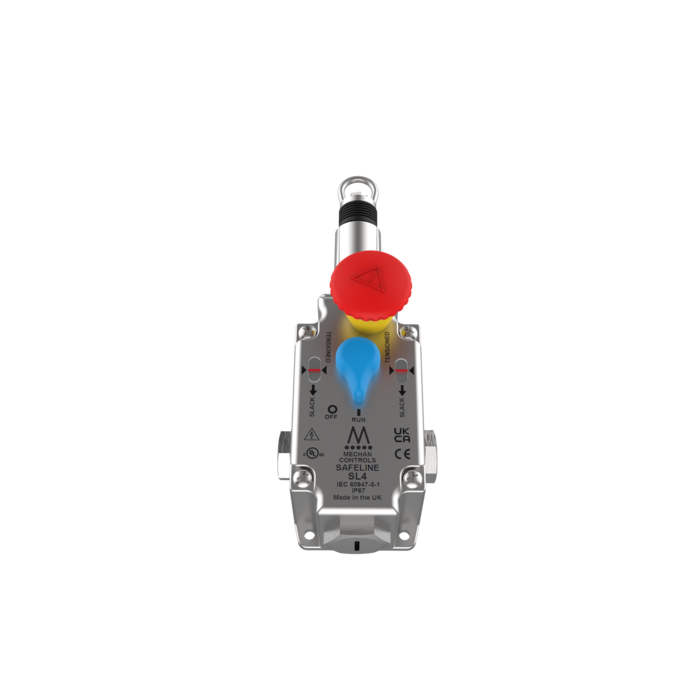

- Vensters voor spanningsindicatoren aan beide zijden van het deksel om het spannen te vergemakkelijken.
Voldoet aan ISO13850 (EN 418) en IEC60947-5-5. Veiligheidsgerelateerde gegevens: SIL3, PLe, CAT4 (allen alleen indien aangesloten op een veiligheidsrelais of veiligheids-PLC) en IP69K.
Gebruik:
Door het touw voor te spannen en een spanner/grijper te gebruiken die het touw vastklemt en vervolgens aan de oogbouten van de schakelaar haakt, wordt de SL4 schakelaar operationeel gemaakt. Door naar de spanningsindicatoren aan beide zijden van de behuizing te kijken, kan men de juiste spanning bepalen. De machine/het veiligheidsrelais is nu klaar voor gebruik. Nadat de contactblokken van de schakelaar op spanning zijn gebracht, kunnen ze in de operationele toestand worden gebracht (veiligheidscontacten gesloten, hulpcontacten open) door de blauwe schakelaar in de stand "Run" te zetten. Wanneer de kabel breekt (spanningsverlies) of de rode E-stop wordt uitgetrokken of ingedrukt, sluiten de hulpaansluitingen en openen de veiligheidscontacten. Nadat de SL4 mechanisch vergrendeld is, kan hij alleen weer in gebruik worden genomen door de blauwe rustschakelaar in de "run" positie te zetten, in overeenstemming met ISO13850 (EN418).
Specificaties:
Afmetingen (LxBxH) | Met noodstop: 215mm x 48mm x 89mm |
Afmetingen (LxBxH) | Zonder noodstop: 215mm x 48mm x 67mm |
Nominale isolatiespanning (Ui) | 500V |
Weerstandsspanning | 2500V |
Thermische stroom | 10A |
Spankracht tot runstand | 103N |
Spankracht tot vergrendeling | 188N |
Minimale bedieningskracht | <125N bij 300mm doorbuiging |
Temperatuur | -35°C tot +80° |
Gewicht | 1,55 kg |
Kleur | 316 roestvrij staal |
